給排水管道支架安裝規范及質量要求
給排水管道支架安裝規范及質量要求
GB50242-2002：3．3．7 管道支、吊、托架的安裝，應符合下列規定：位置正確，埋設應平整牢固。固定在建筑結構上的管道支、吊架不得影響結構的安全。
GB50242-2002：3．3．9 采用金屬制作的管道支架，應在管道與支架間加襯非金屬墊或套管。
GB50242-2002：5．2.8 金屬排水管道上的吊鉤或卡箍應固定在承重結構上.固定件間距：橫管不大于2m;立管不大于3m。樓層高度小于或等于4m，立管可安裝1個固定件。立管底部的彎管處應設支墩或采取固定措施。

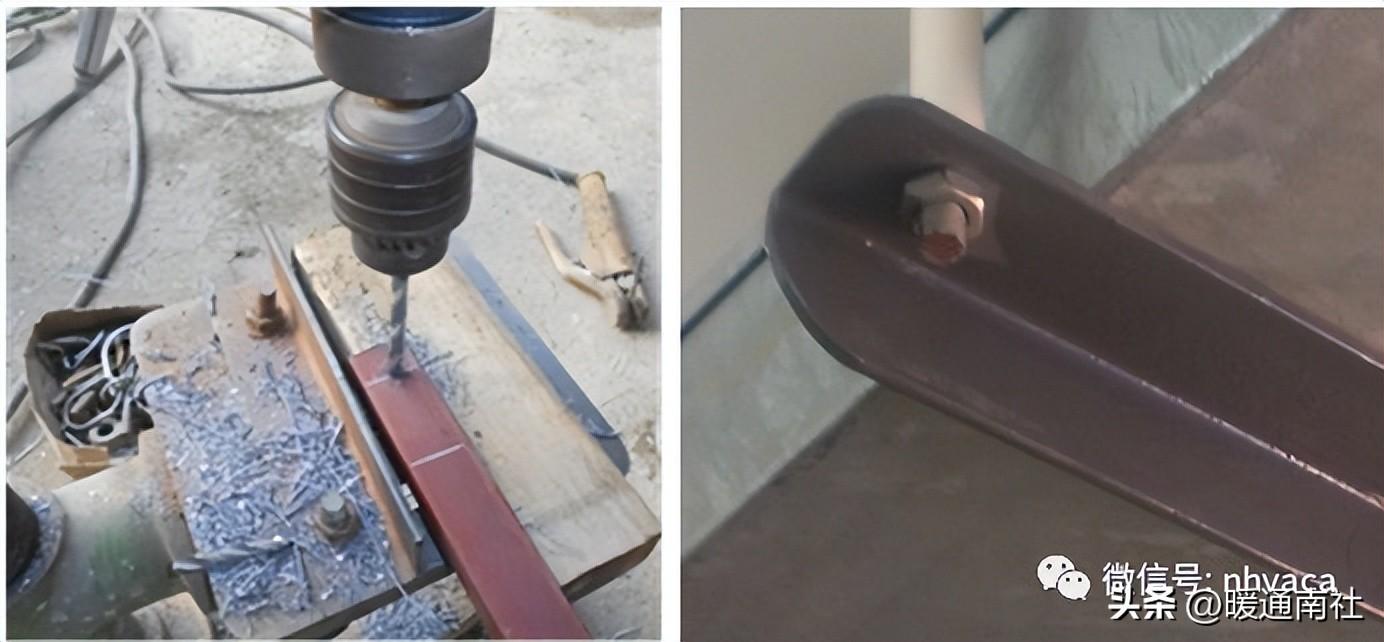

1.下料、鉆孔不得采用焊割、氣割?？拙啾仨毰c管道外徑相同，不允許孔距成內八字或外八字。
2.支架橫擔下部的鋼材應打磨成圓角。
3.支吊架制作完成后，必須在清除表面的灰塵、污垢、焊渣等物后，對支吊架進行防腐處理。支架刷漆后才能安裝。
說明：
1.管道支架離墻、柱的距離及管道與管道中心距離應滿足圖紙設計要求。支架間距符合規范要求。
2.固定在建筑結構上的管道支、吊架不得影響結構安全。
3.針對不同管線，按照設計和規范要求，設置固定支架、導向支架或滑動支架。
4.支架的間距及密度按照設計及規范要求進行設置。支架盡量安在梁、剪力墻等承重結構上。
5.管件、閥門集中處要加設支架，特別是大閥門及附件兩側須加設支架，防止應力過大。

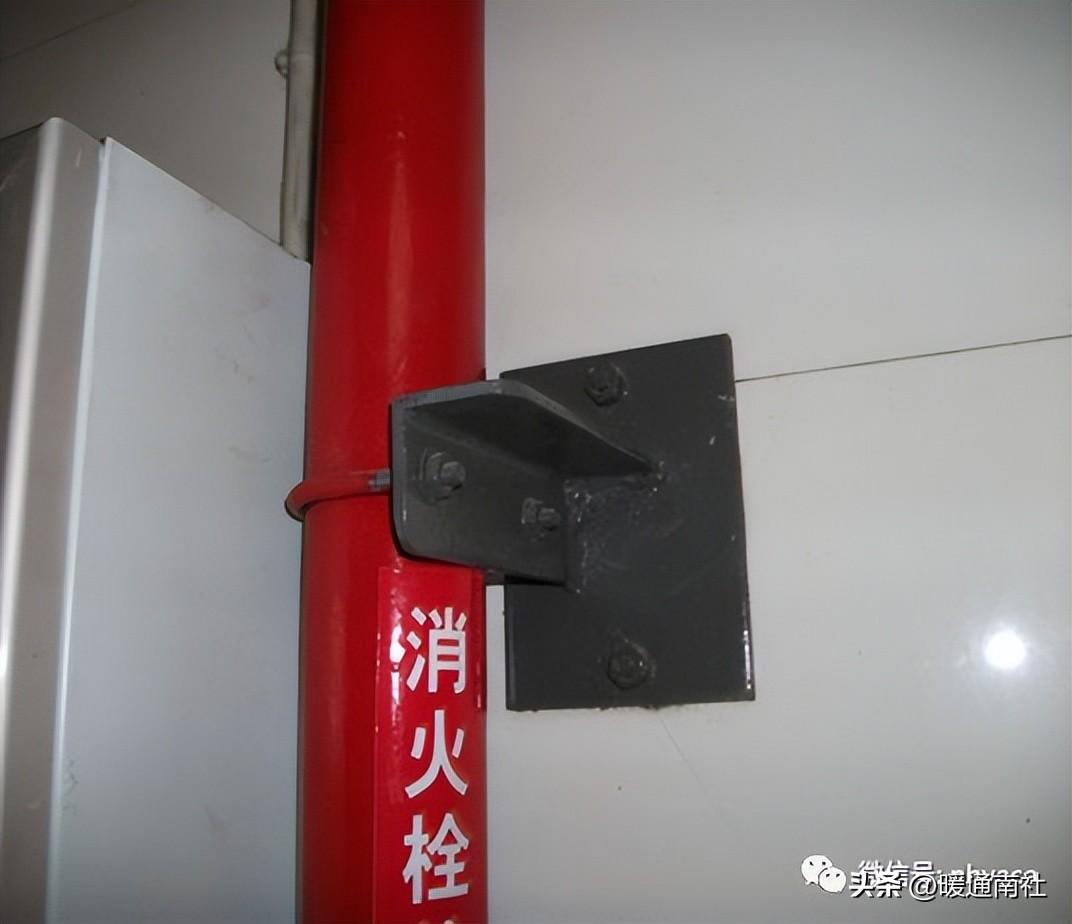

支架固定在墻上時候使用鋼板貼墻，不建議使用角鋼貼墻。抱卡螺栓外露三絲。支架倒角處理，防腐到位。

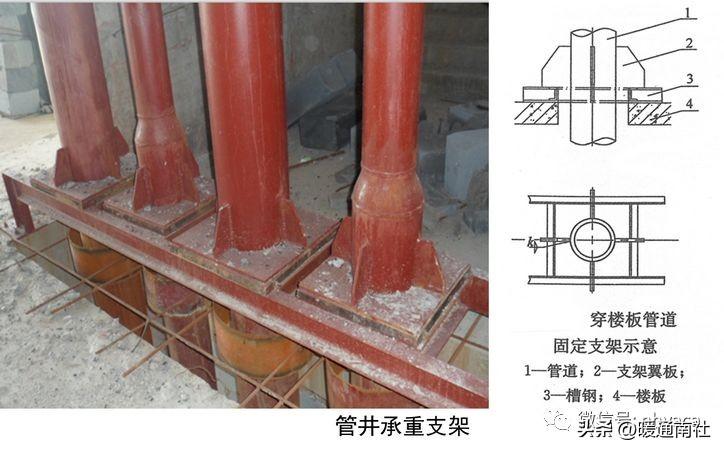

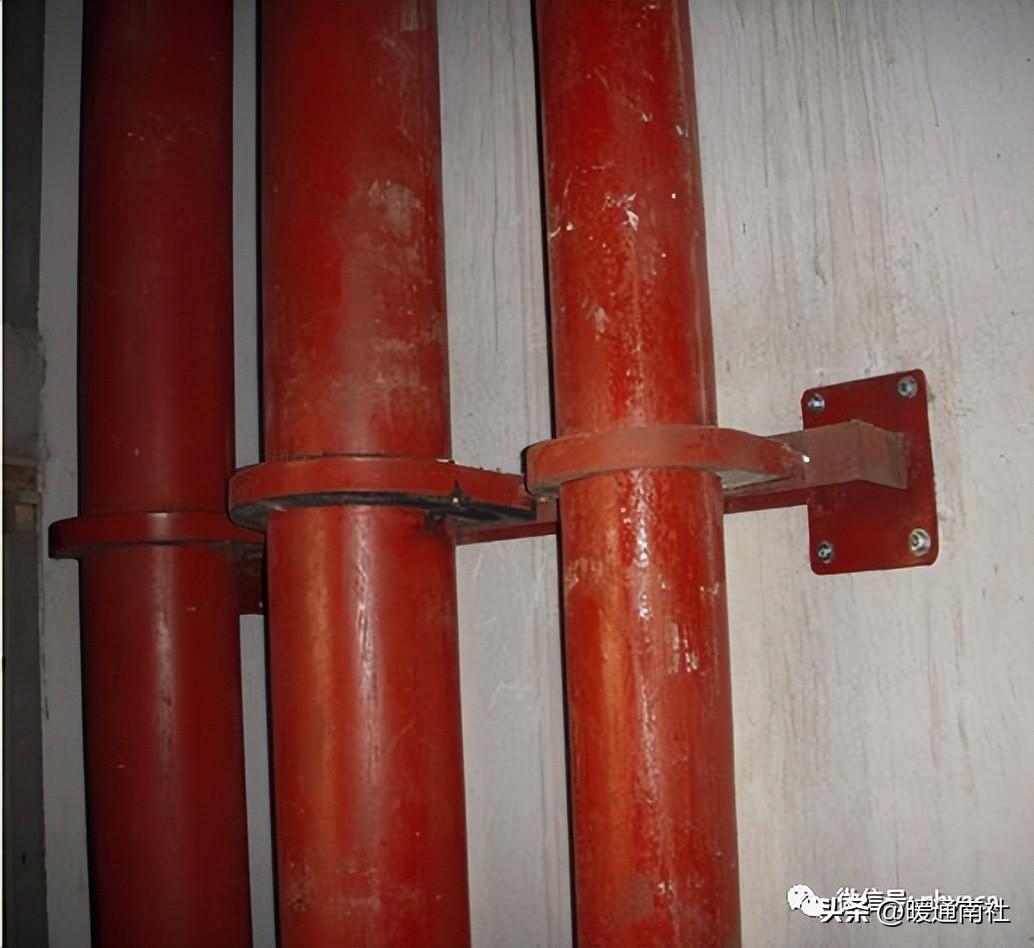

豎井立管支架，支架間距均勻，固定牢固。

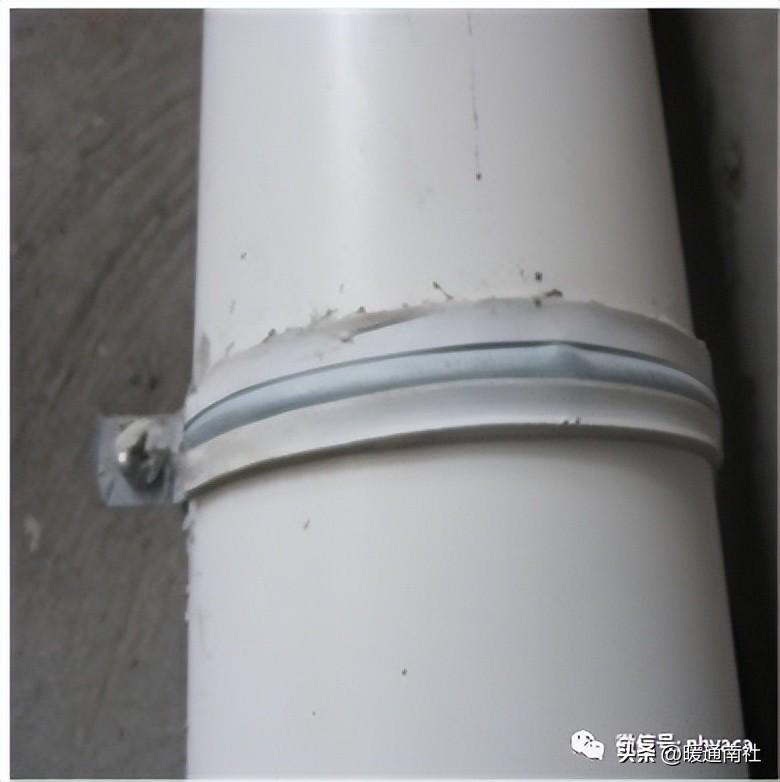

塑料管道采用金屬管卡時，管道與管卡之間應采用塑料帶或橡膠墊隔墊，并不宜過大或過緊。

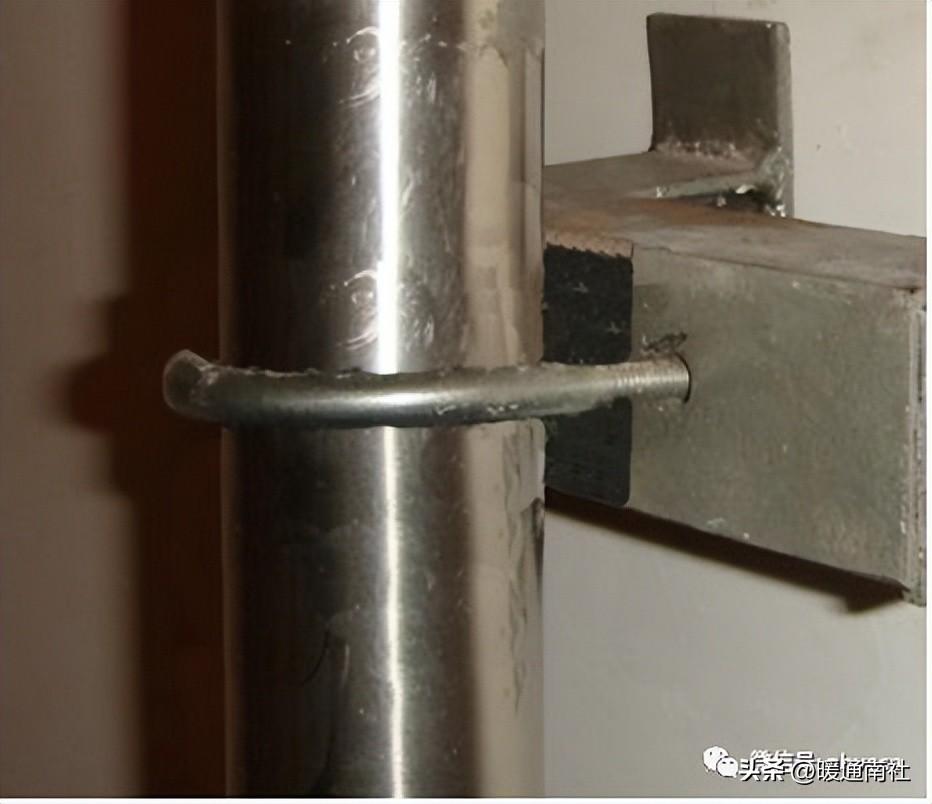

不銹鋼鋼管與型鋼接觸處采取塑料護套、橡膠墊等防電化學腐蝕處理。

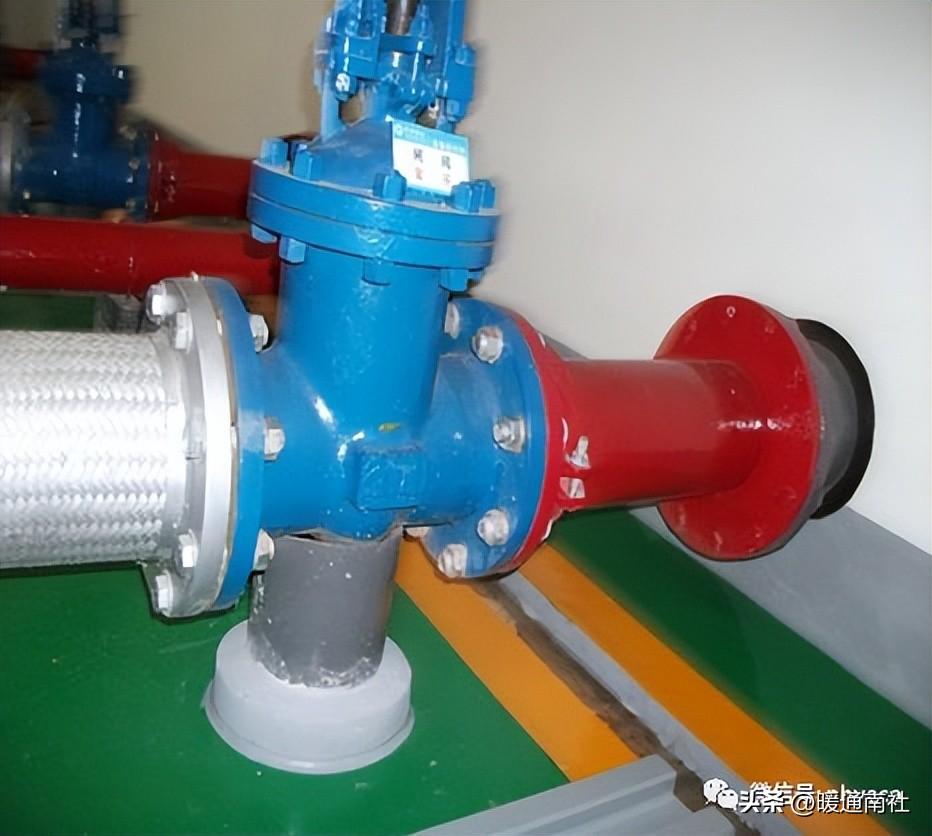

閥門處設置支架，采用圓弧形托架支撐閥門，支架與閥門接觸面積較大，確保閥門的平穩。支架根部增加支墩，除美觀外還能使地面受力均勻。

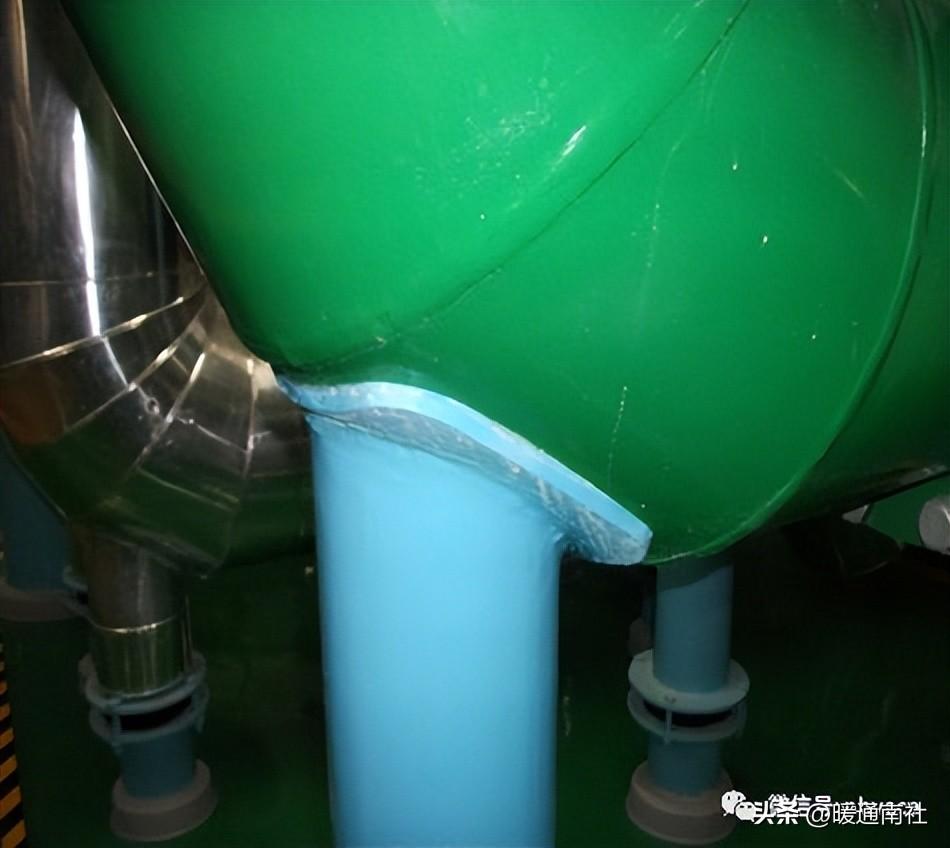

拐彎支撐在管道處必須加墊鐵或托鐵。顏色區分。
給水管道安裝質量要求：
GB50242-2002：3.3.6明裝管道成排安裝時，直線部分應互相平行。曲線部分，當管道水平或垂直并行時，應與直線部分保持等距；管道水平上下并行時，彎管部分的曲率半徑應一致。
GB50242-2002：4.2.1室內給水管道的水壓試驗必須符合設計要求。當設計未注明時，各種材質的給管道系統試驗壓力均為工作壓力的1.5倍，但不得小于0.6Mpa。
GB50242-2002：4.2.7給水水平管道應有2‰-5‰的坡度坡向泄水裝置。
