管件名稱中英文對照表
以下是一些常見管件的中英文對照表：
- 彎頭：Elbow
- 管帽：Cap
- 管接頭：Union
- 管節套：Coupling
- 三通：Tee
- 四通：Cross
- 焊接三通：Welding Tee
- 焊接彎頭：Welding Elbow
- 管扇形盤彎頭：Pipe Bend
- 焊接伸縮節：Welding Expansion Joint
- 水泵吸口：Strainer
- 閘閥：Gate Valve
- 截止閥：Globe Valve
- 蝶閥：Butterfly Valve
- 排氣閥：Vent Valve
- 球閥：Ball Valve
- 充放氣閥：Air Release Valve
- 隔膜閥：Diaphragm Valve
- 調節閥：Control Valve
- 手動柱塞閥：Hand-Operated Piston Valve
- 管件 Fitting
- 異徑彎頭 reducing elbow
- 帶支座彎頭 base elbow
- 長半徑彎頭 long radius elbow
- 短半徑彎頭 short radius elbow
- 長半徑180°彎頭 long radius return
- 短半徑180°彎頭 short radius return
- 帶側向口的彎頭（右向或左向） side outlet elbow (right hand or left hand)
- 雙支管彎頭（ 形） double branch elbow
- 異徑三通 reducing tee
- 等徑三通 straight tee
- 帶側向口的三通（右向或左向） side outlet tee (right hand or 1eft hand)
- 異徑三通（分支口為異徑） reducing tee (reducing on outlet)
- 異徑三通（一個直通口為異徑）reducing tee (reducing on one run)
- 帶支座三通 base tee
- 異徑三通（一個直通口及分支口為異徑） reducing tee (reducing on one run and outlet)
- 異徑三通（兩個直通口為異徑，雙頭式） reducing tee (reducing on both runs, bull head)
- 45°斜三通 45° lateral
- 45°斜三通（支管為異徑） 45° lateral (reducing on branch)
- 45°斜三通(一個直通口為異徑) 45° lateral (reducing on one run)
- 45°斜三通(一個直通口及支管為異徑) 45° lateral (reducing on one run and branch)
- Y型三通（俗稱褲衩） true “Y”
- 等徑四通 straight cross
- 異徑四通 reducing cross
- 異徑四通（一個分支口為異徑）reducing cross (reducing on one outlet)
- 異徑四通（一個直通口及分支口為異徑） reducing cross (reducing on one run and outlet)
- 異徑四通（兩個分支口為異徑） reducing cross (reducing on both outlet)
- 異徑四通（一個直通口及兩個分支口為異徑） reducing cross (reducing on one run and both outlet)
- 異徑管 reducer
- 同心異徑管 concentric reducer
- 偏心異徑管 eccentric reducer
- 鍛制異徑管 reducing swage
- 螺紋支管臺 threadolet
- 焊接支管臺 weldolet
- 承插支管臺 sockolet
- 彎頭支管臺 elbolet
- 斜接支管臺 latrolet
- 鑲?cè)胧街Ч茏?sweepolet
- 短管支管臺 nipolet
- 支管臺，插入式支管臺 boss
- 管接頭 coupling, full coupling
- 半管接頭 half coupling
- 異徑管接頭 reducing coupling
- 活接頭 union
- 內外螺紋縮接（俗稱補芯） bushing
- 堵頭 plug
- 短節 nipple
- 異徑短節 reducing nipple; swage nipple
- 彎管 Bend
- 預制彎管 fabricated pipe bend
- 跨越彎管（^ 形） cross-over bend
- 偏置彎管（~ 形） offset bend
- 90°彎管 quarter bend
- 環形彎管 cirele bend
- 單側偏置90°彎管 single offset quarter bend
- S形彎管 “S” bend
- 單側偏置U形膨脹彎管 single offset “U” bend
- U形彎管 “U” bend
- 雙偏置U膨脹彎管 double offset expansion “U” bend
- 斜接彎管 mitre bend
- 三節斜接彎管 3-piece mitre bend
- 折皺彎管 corrugated bend
- 圓度 roundness
- 法蘭 Flange (FLG）
- 整體管法蘭 integral pipe flange
- 鋼管法蘭 steel pipe flange
- 螺紋法蘭 threaded flange
- 滑套法蘭（包括平焊法蘭） slip-on flange (SO); slip-on welding flange
- 承插焊法蘭 socket welding flange
注意：以上僅為常見的管件，不包含所有類型，且不同行業或國家的說法可能有所不同。
相關新聞
-
PPR、PE-RT熱熔承插焊接施工方法
PP-R管： PP-R管材具有輕質、耐壓、耐腐蝕、阻力小、使用壽命長、施工簡便、清潔無毒等優點，但也存在著剛性相對較差、線膨脹系數大等缺點，在使用中易出現管道變形、接口滲漏等質量問題。因此，在施工安裝等方面必須引起應有的重視。 在PP-R管道里安裝過程中，每一步的安裝質量都是環環相扣的，嚴格控制每個控制點的質量，才能保證整體安裝質量。 適用鋼鐵、化工、冶金、醫藥、電子、市政、電力、石油、化肥、染料等行業領域水處理系統，管徑為DN15≤Φ≤DN160的PP-R管道熱熔焊焊接的施工。 工藝原理： P…
-
PE管與HDPE管區別在哪？一文給你講清楚
關于HDPE管與PE管的區別，是一個經常被問到的問題，它看似簡單，卻又很少有人說明白，這里我們就系統給大家介紹一下。 PE管（Polyethylene Pipe）是聚乙烯塑料管，PE作為最基礎的一種塑料，具有優良的耐大多數生活和工業用化學品的特性，常見的塑料袋、保鮮膜等都是PE。 PE管整體可以劃分為：低密度聚乙烯管（LDPE管）、中密度聚乙烯管（MDPE管）和高密度聚乙烯管（HDPE管）三種。 一、低密度聚乙烯(簡稱LDPE) 低密度聚乙烯一般由高壓聚合生產，密度為0.910-0.925g/c…
-
阻氧型鋁合金襯pe-rt管和配件怎樣熔接?
阻氧型鋁合金襯塑pe-rt管是在傳統塑料管的基礎上發展起來的一種新型實用管。鋁合金內襯塑料復合管是預應力復合材料。鋁合金表面經過陽極氧化處理。嚴格按照CJ/T321-2010標準執行，結合了金屬和塑料的物理和化學優勢。 一、阻氧型鋁合金襯塑pe-rt管焊接使用材料 1.切刀，削皮刀，熱熔機 剝離鋁合金襯塑管的步驟 2.逐步閱讀 根據安裝規范，使用特殊的標記板標記要?jiǎng)冸x的鋁合金層的長度。 二、徑向切割 1.使用專用刀具沿徑向切割管道，并根據所需長度切割管道。切割管道時，切刀必須繞管道旋轉，并且刀片…
-
非開挖用改性聚丙烯（MPP）電纜護套管標準比對分析
1 行業背景 高壓電力電纜護套用非開挖改性聚丙烯（MPP）管，是以聚丙烯樹脂為主體，添加其他聚烯烴、少量抗氧劑、提高壽命所必須的穩定劑以及有利于提高護套管力學及加工性能的添加劑等而形成的一種穩定的復合材料所生產的管材，具有高強度、耐高溫、耐高壓、絕緣性優越、耐腐蝕、抗沖擊、抗老化、抗斷裂、連接性能可靠、安裝便捷、可抵御地震災害、使用壽命長等特點 2 標準技術指標比對 2.1 國內現有非開挖電力管相關標準及施工規范目前，非開挖改性聚丙烯（MPP）管暫無國家標準，行業內采用比較多的是行業標準DL/T…
-
常用管道、管道介質英文及其代號
部分常用管道代號英文名稱 序號 管道名稱 管道代號 英文名稱 1 燃?xì)夤艿?通用) G gas pipe 2 高壓燃?xì)夤艿?HG high-pressure gas pipe 3 中壓燃?xì)夤艿?MG mid-pressure gas pipe 4 低壓燃?xì)夤艿?LG low-pressure gas pipe 5 天然氣管道 NG natural gas pipe 6 壓縮天然氣管道 CNG compressed natural gas pipe 7 液化天然氣氣相管道 LNGV liquefi…
-

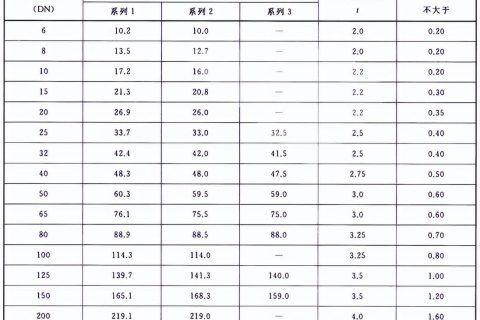

常用管材(鋼管)規格表
